深圳瀚信德品牌螺桿式低溫冷水機控制系統分析七歷史記錄與故障查詢界面

在主運行接口按“歷史記錄”鍵后進入記錄查詢接口，包括故障查詢和壓縮機累計運行時間查詢，如上圖4-8所示。按“向上”“向下”鍵切換查詢項，按“進入”鍵進入所選查詢項。

在主運行接口按“使用說明”鍵后進入使用說明接口，包括 DM23計算機控制器簡介。如下圖4-9所示。

圖4-9 使用說明接口

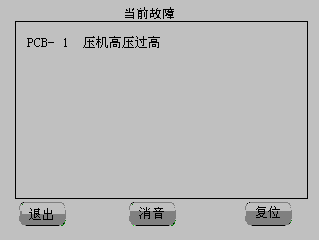

圖4-10當前故障接口

正常情況下“故障查詢”按鍵隱藏，當出現新故障時，運行主接口“故障查詢”按鍵閃爍并報警，按“故障查詢”鍵后進入故障查詢界面，如上圖4-10所示。在故障查詢界面按“消音”鍵停止報警，確認故障排除后可按“復位”鍵使機組復位。

注：

1、“PCB-”后顯示的數字表示后板號。

2、當機組在運行時，出現停機故障，如“系統回水溫度探頭斷路故障”，機組停機，并自動切換到主運行接口。
